swm68 Hero Member

Репутация: 446
OfflineOffline

Пол: Мужской
Город: Кострома
Сообщений: 644


СПУ установлен 221296689
Просмотр профиляEmail

Цитата: NeoFleX от 21 Октября 2010, 16:41:26

здравствуйте..

я так и не понял как подключать на полной комплектации.  где брать полтоянный +12 на закрытие
подскажите знающие люди...
у меня полная комплектация 4 стеклоподьемника

На другом форуме в подобной теме уже реализовано и дана схема подключения. « Последнее редактирование: 21 Октября 2010, 22:58:12 от swm68 » Записан NeoFleX Sr. Member

Репутация: -14
OfflineOffline

Пол: Мужской
Город: Одинцово
Сообщений: 274
СПУ не установлен
Просмотр профиляEmail

Цитата: swm68 от 21 Октября 2010, 16:53:25

Цитата: NeoFleX от 21 Октября 2010, 16:41:26

здравствуйте..

я так и не понял как подключать на полной комплектации.  где брать полтоянный +12 на закрытие
подскажите знающие люди...
у меня полная комплектация 4 стеклоподьемника/quote]
На другом форуме в подобной теие уже реализовано и дана схема подключения.


Если тебе не сложно ткни пальцем меня.

у меня полная комплектация.  а я хочу только на 2 поставить.

Записан

10 мая 2012 года расстался с моей ласточкой(((

NeoFleX Sr. Member

Репутация: -14
OfflineOffline

Пол: Мужской
Город: Одинцово
Сообщений: 274
СПУ не установлен
Просмотр профиляEmail

Вот нашел схему подключения на кашкай.
люди знающие в нашу машинку можно так же подключить?

Записан

10 мая 2012 года расстался с моей ласточкой(((

NeoFleX Sr. Member

Репутация: -14
OfflineOffline

Пол: Мужской
Город: Одинцово
Сообщений: 274
СПУ не установлен
Просмотр профиляEmail

ни ктоне посмотрел схему

Записан

10 мая 2012 года расстался с моей ласточкой(((

NeoFleX Sr. Member

Репутация: -14
OfflineOffline

Пол: Мужской
Город: Одинцово
Сообщений: 274
СПУ не установлен
Просмотр профиляEmail

может из кнопки убрать функцию авто поднятия стекла?
и сделать все как обычно как обычные стекла

Записан

10 мая 2012 года расстался с моей ласточкой(((

NeoFleX Sr. Member

Репутация: -14
OfflineOffline

Пол: Мужской
Город: Одинцово
Сообщений: 274
СПУ не установлен
Просмотр профиляEmail

даааа....   и не кто не знает как подключить доводчик на все стекла?

Записан

10 мая 2012 года расстался с моей ласточкой(((

swm68 Hero Member

Репутация: 446
OfflineOffline

Пол: Мужской
Город: Кострома
Сообщений: 644


СПУ установлен 221296689
Просмотр профиляEmail

NeoFleX, Ты на том форуме уже достал всех. Все уже разжевано и нарисовано в картинках и много народу уже все это сделали. Похоже тебе совсем незнакома схемотехника и такие понятия как КОНДЕНСАТОР ( а они бывают полярные и надо знать куда плюс присоединять), а также на схемах есть ДИОДЫ (и с ними не все просто, они только в одну сторону работают) Если ты не можешь соединить две картинки со схемами... тебе нестоит самому лезть в установку электросхем.

Записан s-m-o-k-i Newbie

Репутация: 2
OfflineOffline

Пол: Мужской
Город: Химки
Сообщений: 17


СПУ не установлен

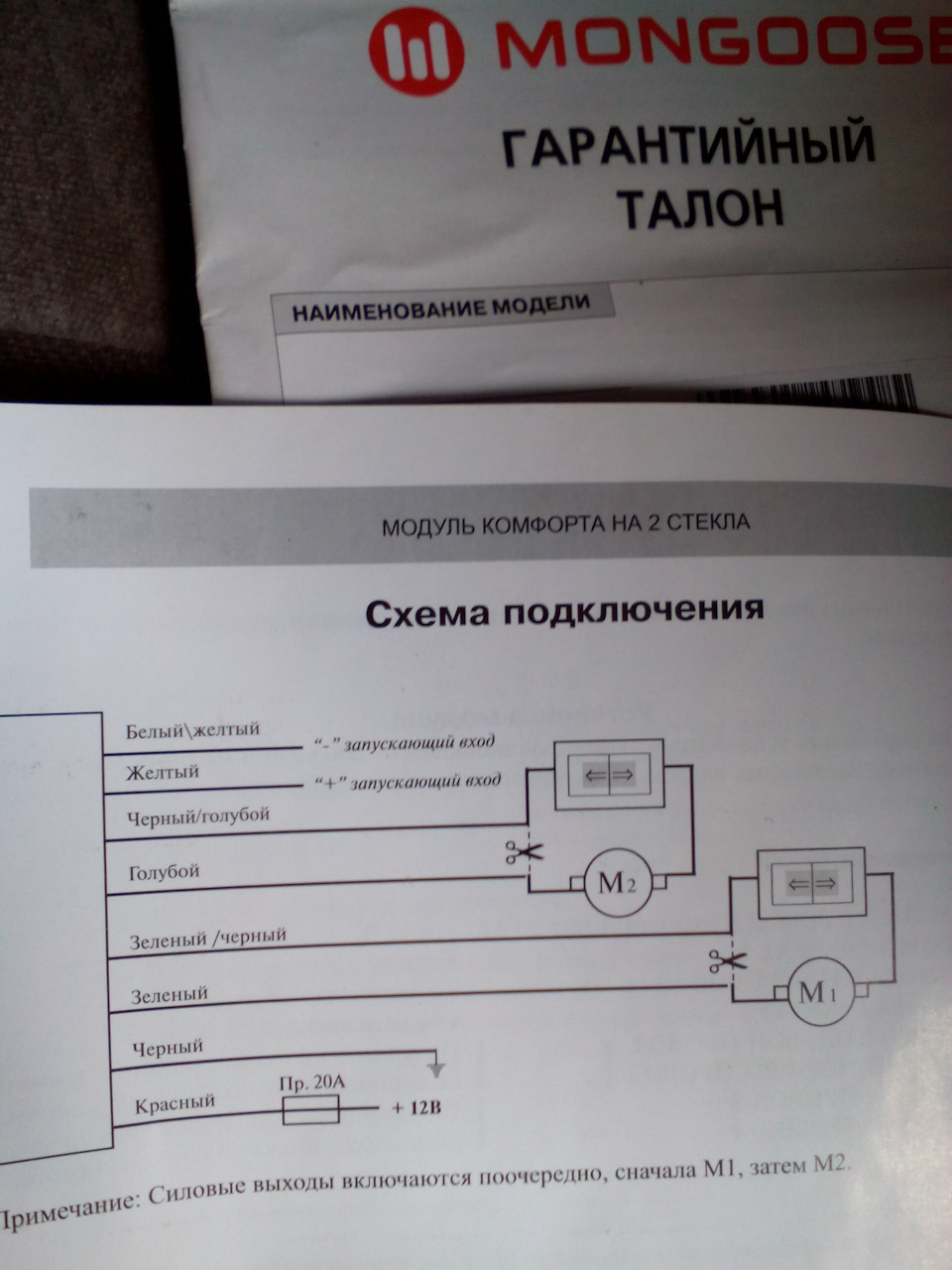

Просмотр профиля Тоже немножко заморочился и поставил доводчик на 2 стекла Cenmax AS-2.Ничего сложного нет,все как описано.

Только подпитал от рылюхи свеклоподъемника)Думаю ничего не случится?) Huh

Кстате для чего нужен белый провод от доводчика?) Roll Eyes

Uploaded with ImageShack.us

« Последнее редактирование: 27 Июня 2011, 21:10:46 от s-m-o-k-i » Записан Evil Death 2

Гость

В свете последних событий сегодня поставил себе доводчик на 2 окна "Спрут" модель RWC702m нашего производства. Присоветовали в магазе, был ещё Фалкон, но сказали етот на порядок лучше и надёжнее. Цвета проводов другие как на Мангусте, так что схемку сам доработал, правда на двери проверил на всякий случай- совпадают с вышеописаными. В отличие от вышеустановленных доводчиков на моём присутствует провод на замок зажигания, при подключении которого к появляющемуся +12 с замка зажигания доводчик не реагирует на кнопку закрытия дверей из салона. так что это большой + к доводчику. Правда тянул два провода в салон. Один подрубил через пред на +12 постоянных, второй ( про который говорил) подрубил  к проводу кблока кондея рядом с блоком предохранителей за карманом( на нём +12 появляется после поворота ключа зажиги во 2е положение). Теперь стёкла открытые после постановки на охрану закрываются по очереди- сначала водительское, затем пассажирское и при заведённом двигателе ( включенном зажигании) открытые окна не закрываются при закрытии замков дверей кнопкой DOOR в салоне.
PS  Не вспомнил бы про эту хрень, если бы в это лето несколько раз не забыл закрывать окно в машине на ночь. Пару раз соседи сказали. а вот в последний под утро уже малолетки залезли в машину. но не успели упереть ничего- старший сын возвращался с гулянки и разогнал эту шушеру. Подумал- раз голова дырявая- нужно воспользоваться техникой.

Да, хотел присоветывать как протягивать по бырому провода в гофру . Сначала гофру из пазов выдерните, потом сожмите её до минимального размера чтоб она прямой стала и просуньте кондуктор- ну а там уже фигня останется- один конец в дверь- другой в салон.

« Последнее редактирование: 25 Июля 2011, 21:44:29 от Evil Death 2( БИЧ) » Записан vedumm Jr. Member

Репутация: 9
OfflineOffline

Пол: Мужской
Город: одесса
Сообщений: 54

СПУ установлен
Просмотр профиляEmail Вот мой вариант подключения доводчика тайгер пвм-4(тот же мангуст) на 4 окна комплектация SE.Работает исключительно,кому будет интерестно распишу что и как. Записан vedumm Jr. Member

Репутация: 9
OfflineOffline

Пол: Мужской
Город: одесса
Сообщений: 54

СПУ установлен
Просмотр профиляEmail

NeoFleX читай внимательно и все получится,мой вариант аналогичен вариантам что предлагались другими участниками форума.Начнем с того что ЗАЖИГАНИЕ ВЫКЛЮЧЕНО и реле 4 находится в покое.Провода А и В два провода одного канала из доводчика т.е. нормально замкнутые контакты реле доводчмка.Когда доводчик запускается на проводе А появляется "+" который подходит к блоку управления с.п.Через примерно 1 секунду срабатывает реле Р-1 и дает посылку поднятия водительского стекла вверх авто.Когда стекло поднялось, "+" с провода А исчез и доводчик переключился на следующий канал 2.потом 3.и потом 4.Как подключить остальные три двери я думаю у Вас проблем не возникло.Последовательность подключения по своему вкусу у меня подключено по кругу начиная с двери водителя.
Теперь - когда ЗАЖИГАНИЕ ВКЛЮЧЕНО: реле 4 основной схемы авто сработало и подало "+" на блок управления с.п.,тот же "+" через провод А и нормально замкнутые контакты реле доводчика попал на провод В и сработало реле Р-2,тем самым разорвав цепь питания реле Р-1-это сделано для того что бы небыло посылки поднятия водительского стекла вверх и корректно работали кнопки в салоне автомобиля т.е. если мы едем реле Р-2 у нас работает.Р-2 можно взять любое автобомильное реле,например звукового сигнала ,я взял реле выпояв из старой сиги.Ну вот и все.Запуск доводчика осуществляется по "-" с сигнализации на закрытие постановки на охрану и опять же через реле что бы при управлении центральным замком с салона автомобиля стекла оставались в нужном положении.Всем удачи на дорогах.
Ссори модератору за фото-забыл уменьшить размер.

Записан Гохман Jr. Member

Репутация: 80
OfflineOffline

Пол: Мужской
Город: Ростов-на Дону
Сообщений: 93

СПУ установлен
Просмотр профиля

Понятно, что доводчик, который не подключается к замку зажигания, при нажатии кнопки Door поднимает стекла. А что произойдет, если после нажатия кнопки Door опустить стекло? Или доводчик не позволит этого сделать?

Записан vedumm Jr. Member

Репутация: 9
OfflineOffline

Пол: Мужской
Город: одесса
Сообщений: 54

СПУ установлен
Просмотр профиляEmail

Запуск доводчика осуществляется по "-" с сигнализации на закрытие постановки на охрану и опять же через реле ,что бы отсечь провод управления центральным замком с салона автомобиля кнопкой DOOR и стекла оставались в нужном для Вас положении.Если не понятно могу нарисовать схему.

Записан smola77 Sr. Member

Репутация: 89
OfflineOffline

Пол: Мужской
Город: МОСКВА (Марьино)
Сообщений: 340


СПУ установлен
Просмотр профиля Нарисуйте пожалуйста!!! Сегодня ставил у знакомого в гараже на 4-стекла,комплектация SE. Работают только 3,все кроме вод.двери EmbarrassedОн тоже сказал что запара в этом AVTO Cry Записан smola77 Sr. Member

Репутация: 89
OfflineOffline

Пол: Мужской
Город: МОСКВА (Марьино)
Сообщений: 340


СПУ установлен
Просмотр профиля ОН попросил принести схему с ФОРУМА чтобы доделать!!! ПОЖАЛУЙСТА ПОМОГИТЕ Wink Записан Доводчики стекол мангуст схема Доводчики стекол мангуст схема Доводчики стекол мангуст схема Доводчики стекол мангуст схема Доводчики стекол мангуст схема Доводчики стекол мангуст схема Доводчики стекол мангуст схема Доводчики стекол мангуст схема Доводчики стекол мангуст схема Доводчики стекол мангуст схема
