При наличии AUX разъема решить проблемму в плеером мр3 можно еще и таким путем: все знают о мр3 модуляторах, которые втыкаются в прикуриватель и из флешки гонят по радиоканалу мптрёшки в штатный радиоприёмник в FM диапазон. Так вот у него еще есть (как правило у всех) разъём для подключения внешнего мультимедийного проигрывателя. При ближайшем рассмотрении сего девайса стало понятно, что этот вход коммутируемый, т.е , если ничего не воткнуто в него то музон валит с флешки, если воткнуть то будет музон брать с того что воткнул. Вывод: если убрать переключатель то этот вход станет низкочастотным выходом.
В итоге имеем проигрыватель с любой флешки , который не надо заряжать и носить домой, чтобы обновить музон, вынул флешку и записал. Всё это сделано и работает.
Итак все по порядку:
Поиск и установка AUX:
http://img-fotki.yandex.ru/get/4509/v1684.0/0_4c889_c733fedd_L
Поднимаем алюминиевое кольцо:
http://img-fotki.yandex.ru/get/5801/...88a_265d3979_L
Резину для удобства заворачиваем вверх:
http://img-fotki.yandex.ru/get/5404/...88b_3e430a2f_L
Поднимаем пластмассовый короб:
http://img-fotki.yandex.ru/get/5501/...88c_c02afc1c_L
Тут провода прикуривателя, их надо отключить:
http://img-fotki.yandex.ru/get/5500/...88d_44cb277a_L
http://img-fotki.yandex.ru/get/5300/...88e_6a62639b_L
Вот он AUX , красный разъем о четырех дырках:
http://img-fotki.yandex.ru/get/5404/...88f_4f6c032d_L
http://img-fotki.yandex.ru/get/4600/...890_44eeca96_L
Сверлим отверстие под подходящий разъем в намеченом отливкой месте рядом с прикуривателем и крепим его:
http://img-fotki.yandex.ru/get/5800/...891_574a73b7_L
Вот что получилось:
http://img-fotki.yandex.ru/get/4901/...892_d236439f_L
http://img-fotki.yandex.ru/get/4508/...893_29440bf9_L
Втыкаем подготовленный шнурок в AUX (крайние дырки сигнальные , два центральных земля):
http://img-fotki.yandex.ru/get/4700/...894_51670c3f_L
Вот что получилось после обратной сборки:
http://img-fotki.yandex.ru/get/5801/...895_202207c6_L
http://img-fotki.yandex.ru/get/4505/...896_bd503d3e_L
Так было вначале эксплуатации AUX :
http://img-fotki.yandex.ru/get/5602/...897_caad9843_L
Затем было так: вот он, один из подвидов из множества модуляторов:
http://img-fotki.yandex.ru/get/6002/...898_53ac4c9c_L
http://img-fotki.yandex.ru/get/5601/...899_8ab76f39_L

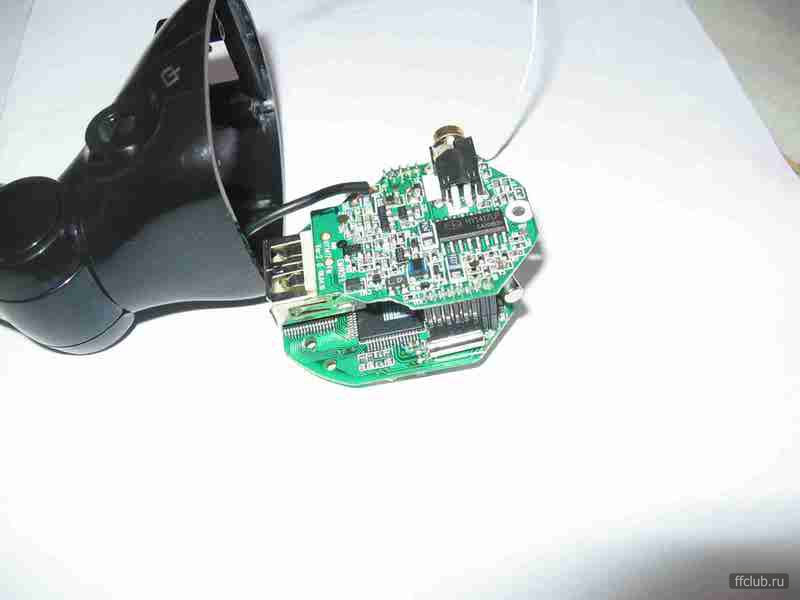

Разбираем и ищем доступ к разъёму:
http://img-fotki.yandex.ru/get/4903/...89a_fa784e06_L
http://img-fotki.yandex.ru/get/4600/...89b_3a60ad52_L
В моём случае было достаточно отпаять один контакт этого разъёма:
http://img-fotki.yandex.ru/get/4507/...89c_5b57141c_L
http://img-fotki.yandex.ru/get/5600/...89d_910ef0da_L
Проверяем, собираем и пользуемся:
http://img-fotki.yandex.ru/get/5000/...89e_e2c0a439_L
PS: Отчет подготовил Stanislav, у него были некоторые проблемы с размещением фотографий, совместными усилиями-справились...

Последний раз редактировалось Romus1984; 05.11.2010 в 16:32.

27.11.2010, 17:48 #2

Спасибо за идею! Давно думал, можно ли приспособить FM-ку для этой цели, но нет особых познаний в радиотехнике )

Разобрал свой Ritmix 953, там microjack-разъем, отличающийся от того, что на фотографиях. Как определить, какой контакт отпаивать? Не могу найти нигде распиновку.

UPD. Гугл рулит. Выкладываю картинку с ответом, может тоже кому окажется полезным. Нужно замкнуть перемычками обведенные контакты.

Последний раз редактировалось FazerX; 28.11.2010 в 02:36.

30.01.2011, 21:37 #3

v1684vm,
Интересный отчёт, а у всех фиест есть аудио вход? хотел себе так же сделать, с ФМ-модулятора качество звука страдает, да и шипение присутствует.... у меня фиеста 1.4 2005 года РКПП. заранее спасибо

31.01.2011, 07:40 #4

Нет не у всех есть аудиовход, на форуме есть целая тема про то где его искать, что делать если нет...кто проводку прокладывает, кто радуется, что нашел, может,даже поэтому случаю и магнитолу меняют. Наличие аудиовхода, скорее всего, не зависит от комплектации..

31.01.2011, 21:08 #5

ЦитатаСообщение от v1684vm Посмотреть сообщение

Нет не у всех есть аудиовход, на форуме есть целая тема про то где его искать, что делать если нет...кто проводку прокладывает, кто радуется, что нашел, может,даже поэтому случаю и магнитолу меняют. Наличие аудиовхода, скорее всего, не зависит от комплектации..

завтра напишу марку магнитолы, смотрел её хар-ки, там нет аудио входа, надеюсь это ошибка.

01.02.2011, 08:13 #6

Вход я думаю 50%50 на магнитолах 6000cd есть-на самой магнитоле если есть кнопка aux-знач выход есть, а так там может кнопка cd ченджера, я просто подумал про проводку, про то, что сам выход есть, а проводки нет.

02.02.2011, 16:56 #7

у меня майфун 5000 кассетная. но кнопка aux есть.подскажите где найти сам выход???

15.11.2011, 22:22 #8

А можно по-подробнее, как снимается это аллюминиевое кольцо, да и вся борода. Или ссылку куда-нибудь)

15.11.2011, 23:28 #9

отверткой тонкой можно поддеть, кольцо легко снимается, оно крепится в четырех местах.

16.11.2011, 01:11 #10

Вот мой изврат:
Жесть!
На расстоянии меньше 1мм. припаять 2 контакта, и чтобы соседних не касались!

Для сравнения - спичечная головка рядом.

//полная версия тут:
http://www.fiesta-club.ru/forum/show...ht=AUX&page=42

Работает, но Фонит еще больше чем по ФМ трансляции, так что не рабочий вариант, можно сказать...

Тестил
RITMIX FMT-A954 со штатным выходом - точно так же фонит ооочень громко! Больше чем по FM!
Остановился на обычном плеере, телефоне.
