Старый 26.01.2016, 13:09   #1

lom.47

SYClub Russia
ClubCard


Аватар для lom.47

Регистрация: 14.01.2013

Адрес: 47 Region, the city of Military Glory.

Сообщений: 14,655

lom.47 Отрокlom.47 ОтрокПо умолчаниюВыжимка для сборки/разборки цепи G20DF.

Прошу в эту тему только по приспособлениям для сборки/разборки
цепи. Изготовивших прошу продублировать с фото и размерами.
Подчеркну - ТОЛЬКО ВЫЖИМКИ!

__________________
쌍용 New Actyon, G20DF, 149 л.с., АКПП, FWD limited, Space Black
"В детстве был благовоспитанным мальчиком, но начал играть в орлянку, связался с пиратами, купил New Actyon и покатился... "
ПРАВИЛА ФОРУМА!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!
Как сделать подпись и вставлять фотографии...

lom.47 вне форума   Ответить с цитированиемlom.47 Старый 26.01.2016, 13:19   #2

Юрьич

Местный житель


Аватар для Юрьич

Регистрация: 03.11.2012

Адрес: Домодедово

Сообщений: 326

Юрьич ШколярПо умолчанию

Что нашел на Али у Китайцев
http://ru.aliexpress.com/item/Super-...308.4.2.wLPDig
ещё
http://ru.aliexpress.com/item/WINMAX...OrigTitle=true
Это у нас
http://car-tool.ru/catalog/moto/moto-k349/

__________________
New Actyon C2G2M01 Темно-серый ГБО

Юрьич вне форума   Ответить с цитированиемСтарый 26.01.2016, 20:01   #3

серега моторист

Сангёнговодовед


Аватар для серега моторист

Регистрация: 22.04.2012

Адрес: Москва

Сообщений: 5,133

серега моторист Отроксерега моторист ОтрокПо умолчанию

Всем привет!Чтобы было понятно в моих художествах,опишу подробно сею приблуду. Нам понадобится:
квадрат H 15мм L67мм(шестигранник,кругляк итд. )
две гайки 22 м14х1.25L20мм(болты можно взять готовые например от кпп ваз,а гайки от гбц газ( м12,)
для рукоятки любой материал сталь 100х15х8.
в болтах сверлим отв .d3.5мм на глубину 20мм,если болты от кпп-то их нужно отпустить,затем закалить,
привариваем гайки и ручку. Использование болтов меньшим диаметром (12мм) и шагом резьбы-не рекомендую!
в качестве ПИНов-ролики с промвала кпп газ 24-29-31, щуп для рег.клапанов 0.2-025,
для запрессовки осей в качестве упора-можно использовать любой подходящий саморез, болт, один из ПИНов -обтачиваем на наждоке на половину ,d3мм для запрессовки,также на остальных делаем острие для заклепки,это оккуратно можно зделать зажав их в патрон шуруповерта,и на наждаке подогнать до нужной формы...в пластине щупа делаем разрез-под ось...ну как то так-извините за сумбур.

__________________
Кай2.3 Stormbringer1974

Последний раз редактировалось lom.47; 26.01.2016 в 20:04. Причина: так лучше. серега моторист вне форума   Ответить с цитированиемсерега моторист Старый 27.01.2016, 00:39   #4

Алексей 13

Сангёнговодовед


Аватар для Алексей 13

Регистрация: 02.02.2013

Адрес: Москва

Сообщений: 8,414

Алексей 13 ОтрокАлексей 13 ОтрокПо умолчанию

К сообщению от Сергея -добавлю фото Подарочного Набора от него.
Магнит лежит -что бы пины были на магничены. Что бы случайно не упали в поддон ДВС при сборке цепи ГРМ.

__________________
SY NEW ACTYON бензиновый 2012 года. 2,0л(149лс), МКПП, 2WD, Elegance. Пробег 58 400. Цепь заменена на 27 тысячах. Повторная замена-на 49 000. Натяг-СС © был при повторной замене установлен.
SY NEW ACTYON бензиновый 2012 года. 2,0л(149лс), МКПП, AWD, Original. Пробег 137 200,цепь ГРМ родная. Натяг-СС ©.

Алексей 13 вне форума   Ответить с цитированиемАлексей 13 Старый 27.01.2016, 12:23   #5

lom.47

SYClub Russia
ClubCard


Аватар для lom.47

Регистрация: 14.01.2013

Адрес: 47 Region, the city of Military Glory.

Сообщений: 14,655

lom.47 Отрокlom.47 ОтрокПо умолчанию

По первой ссылке от Юрьич мне понравился и
стоит не дорого. Опять же получается две штуки. Взять
на двоих вообще бюджетно получится.
Super-Timing-Cam-Chain-Cut-Breaker-Rivet-Tool-for-Pit-Dirt-Bike-Motorcycles-ATV-Quad-Motocross (.jpg

__________________
쌍용 New Actyon, G20DF, 149 л.с., АКПП, FWD limited, Space Black
"В детстве был благовоспитанным мальчиком, но начал играть в орлянку, связался с пиратами, купил New Actyon и покатился... "
ПРАВИЛА ФОРУМА!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!
Как сделать подпись и вставлять фотографии...

lom.47 вне форума   Ответить с цитированиемlom.47 Старый 27.01.2016, 13:18   #6

parbor

Сангёнговодовед


Аватар для parbor

Регистрация: 28.03.2015

Адрес: Воронеж

Сообщений: 6,053

parbor ШколярПо умолчанию

Выжимки-слева совсем оригинальный Китай,справа предыдущий экземпляр. Там же видна согнутая на акмашевской цепи рабочая часть ,резьба м9 с плавающей посадкой наконечника. В доработанном варианте-цельная м10,25. На обоих основаниях сфрезерована перегородка для возможности размещения звена цепи. Попробую-хватит ли мощности для сборки этой цепи.

Изображения

__________________
NA,2014, 4WD, АКПП, МЭН, КАЙ,ГБО

Последний раз редактировалось WetY; 17.10.2016 в 09:55. parbor вне форума   Ответить с цитированиемparbor Старый 31.01.2016, 20:42   #7

мит

Завсегдатай


Аватар для мит

Регистрация: 31.12.2012

Адрес: Ставрополь

Сообщений: 2,540

мит ОтрокПо умолчанию

http://ru.aliexpress.com/item/MOTORC...0010.42.nm4cCe
Вот еще один экземпляр. С регуляровкой длины штока. Что бы ось двигать как надо. Только не понятно какой диаметр сего изделия.

__________________
New Actyon, зажигалка, M/T, 2WD,

мит вне форума   Ответить с цитированиемСтарый 31.01.2016, 21:09   #8

vlad_sam

Завсегдатай


Аватар для vlad_sam

Регистрация: 07.01.2014

Адрес: Белово, Кузбасс

Сообщений: 1,520

vlad_sam Всё впередиПо умолчанию

Выжимка
А как такой вариант?

__________________
New Actyon 2012, G20D, Elegance+допы, 2WD, АКПП, белый.

vlad_sam вне форума   Ответить с цитированиемvlad_sam Старый 03.02.2016, 18:45   #9

S.IGOR_V

Новичок


Аватар для S.IGOR_V

Регистрация: 21.07.2015

Адрес: Рыбинск

Сообщений: 45

S.IGOR_V Всё впередиПо умолчанию

Заморочался по поводу как запрессовать ось обратно без МОЛОТКА И КУВАЛДЫ на велосипедной выжимке,..т.к. на ней можно было только выпрессовать а запрессовать расстояния не хватало! Методом проб и ошибок пришлось эту выжимку немного покромсать, получилось вот так (проверял работает):
отрезать
шток отрезать по резьбу,(аккуратно не потерять шарик) достать шарик и пин изнутри и просверлить отверстие глубже, учитывая что шарик с пином должы убираться в шток так, чтобы пин выходил из штока примерно на 12-13мм (желательно сверлить чуть меньшим по диаметру сверлом чем отверстие в штоке, чтобы шарик там застрял и не вываливался)
обточил на дрели пин до чуть менее 3мм в диаметре(только ту часть которая будет входить в цепь)
единсвенный нюанс пин теперь не завальцевать и он стал вываливаться. я его просто обматал фумлентой(может ешё что придумаю)
вот так теперь можно загнать ось на место

__________________
New Actyon G20D (149) 6М/T 4WD / 2012г.в./ IVECO /

S.IGOR_V вне форума   Ответить с цитированиемS.IGOR_V Старый 03.02.2016, 19:29   #10

parbor

Сангёнговодовед


Аватар для parbor

Регистрация: 28.03.2015

Адрес: Воронеж

Сообщений: 6,053

parbor ШколярПо умолчанию

Судя по предоставленным картинкам-есть проблемы с центровкой оси на этапе сборки звена. Тоже напрягает сей момент, нужна какая то направляющая втулка для захода оси в крайнюю пластину. Под углом есть вариант деформировать отверстия.

__________________
NA,2014, 4WD, АКПП, МЭН, КАЙ,ГБО

parbor вне форума   Ответить с цитированиемparbor Старый 03.02.2016, 20:03   #11

серега моторист

Сангёнговодовед


Аватар для серега моторист

Регистрация: 22.04.2012

Адрес: Москва

Сообщений: 5,133

серега моторист Отроксерега моторист ОтрокПо умолчанию

Чтобы этого не было винт с пином должен быть отдельный как#5 посте ,то есть сперва чуть прижимаем основными винтами пластины,далее вкручиваем болт с пином и загоняем ось,я первый раз так же сделал-но уж больно муторно рааботать с таким прибором поэтому упростил,а чтобы не перекашевало при запресовке пин расчитал точно чтобы он не выдавливал ось доконца а оставлял ее в крайней пластине ....

__________________
Кай2.3 Stormbringer1974

Последний раз редактировалось WetY; 17.10.2016 в 09:59. серега моторист вне форума   Ответить с цитированиемсерега моторист Старый 03.02.2016, 20:56   #12

Алексей 13

Сангёнговодовед


Аватар для Алексей 13

Регистрация: 02.02.2013

Адрес: Москва

Сообщений: 8,414

Алексей 13 ОтрокАлексей 13 ОтрокПо умолчанию

Леха делает -просто. На расклепанной заводской цепи на машине, связывает цепь с новой цепью,при помощи проволки от Кемпи. Дальше не буду-не по теме.
Важный момент один есть-какое звено расклепывать. Что бы ось на новой цепи была всегда в руках. На словах чего то не могу объяснить. Надо фото отчет делать. Так понятней будет.

__________________
SY NEW ACTYON бензиновый 2012 года. 2,0л(149лс), МКПП, 2WD, Elegance. Пробег 58 400. Цепь заменена на 27 тысячах. Повторная замена-на 49 000. Натяг-СС © был при повторной замене установлен.
SY NEW ACTYON бензиновый 2012 года. 2,0л(149лс), МКПП, AWD, Original. Пробег 137 200,цепь ГРМ родная. Натяг-СС ©.

Алексей 13 вне форума   Ответить с цитированиемАлексей 13 Старый 03.02.2016, 21:00   #13

серега моторист

Сангёнговодовед


Аватар для серега моторист

Регистрация: 22.04.2012

Адрес: Москва

Сообщений: 5,133

серега моторист Отроксерега моторист ОтрокПо умолчанию

Да обязательно !на всякий случай, при таких операциях преобретите себе магнит на гибкой палке-оч нужная чтука!И желательно сантиметров 70...да и вобще пригодится!

__________________
Кай2.3 Stormbringer1974

Последний раз редактировалось WetY; 17.10.2016 в 10:02. серега моторист вне форума   Ответить с цитированиемсерега моторист Старый 03.02.2016, 21:21   #14

S.IGOR_V

Новичок


Аватар для S.IGOR_V

Регистрация: 21.07.2015

Адрес: Рыбинск

Сообщений: 45

S.IGOR_V Всё впередиПо умолчанию

Шток нужно отрезать чтобы он достал резьбой(глубже вошёл) до самой конструкции. Я же говорю что это чудо китайской конструкции было сделано методом проб ошибок и подгона
Что касается соосности, я ось до конца не выгонял и не вижу смысла её выгонять полностью, а на картинке наверное цепь немного криво установил. Когда ось в одной пластине стоит, я думаю она правильно дальше пойдёт . что касается материала да дюралька какая-та , пин путный ,я думаю на пару цепей хватит .а вот для Алексея 13 может и слабоватой будет если пользоваться часто

__________________
New Actyon G20D (149) 6М/T 4WD / 2012г.в./ IVECO /

Последний раз редактировалось WetY; 17.10.2016 в 10:04. S.IGOR_V вне форума   Ответить с цитированиемS.IGOR_V Старый 18.02.2016, 21:42   #15

lom.47

SYClub Russia
ClubCard


Аватар для lom.47

Регистрация: 14.01.2013

Адрес: 47 Region, the city of Military Glory.

Сообщений: 14,655

lom.47 Отрокlom.47 ОтрокПо умолчанию Добавим:

Цитата:

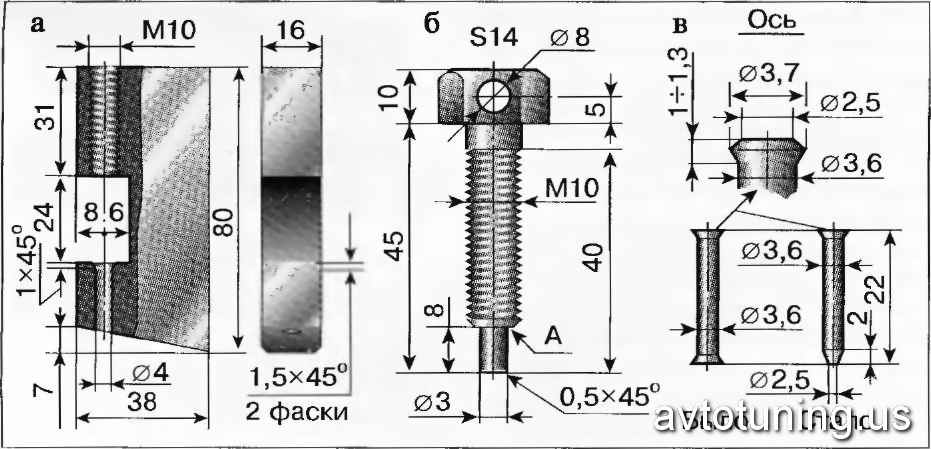

Сообщение от Drakosha Посмотреть сообщение Сделал себе на Новый Год выжимку для цепи. Делюсь, может кому пригодится. Выпрессовывает и запрессовывает одну ось цепи.





Использовал для изготовления выжимки сталь 45. Сменный наконечник сделал из 38ХН3МФА. Сделал два варианта. С 1 мм полочкой под цепь, выпрессовывать ось цепи, цепь зубцами вверх. Без 1 мм полочки под цепь, выпрессовывать ось цепи, цепь зубцами вниз. На одной сделал шаг резьбы 1,25 на другой 1,5. Шаг 1,25 на мой взгляд лучше. Получится ли склепать ею на впускной звезде, не знаю. Между звёзд без проблем. По размерам Сергей Сергеевич сможет подсказать. Колесо не изобретал. Просто при сборки двух наших цепей из цепей CZ от УАЗ к резьбе кЕтайской веловыжимки пришёл пушной зверёк. Поэтому просто стояла задача сделать прочный инструмент. На оригинальность не претендую. Засим откланиваюсь.

__________________
쌍용 New Actyon, G20DF, 149 л.с., АКПП, FWD limited, Space Black
"В детстве был благовоспитанным мальчиком, но начал играть в орлянку, связался с пиратами, купил New Actyon и покатился... "
ПРАВИЛА ФОРУМА!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!
Как сделать подпись и вставлять фотографии...

lom.47 вне форума   Ответить с цитированиемlom.47 Старый 24.02.2016, 14:15   #16

Sasha49

Сангёнговодовед


Аватар для Sasha49

Регистрация: 30.08.2012

Адрес: Березовский

Сообщений: 5,532

Sasha49 ШколярПо умолчаниювыжимка

Доработал обыкновенную вело выжимку. Цепь на ней не ерзает , не убегает! Легко работать на весу и без помощника , вставку изготовить можно из любого метала или пластика и приклеить. Минимум слесарного инструмента для изготовления. неудобно если работать на весу, прикручиваем к ней любой длинны ручку и зажимаем между блоком и крышкой ГРМ или за место ручки вставляем выжимку в подходящий рожковый ключ . а ключ также в блок. Быстро , дешево и удобно!

Изображения

__________________
NEW ACTYON G20 D
Установлен МЭН и НЕТ проблем с ГРМ
! Масло XADO Atomic Oil 5W-40 SL/CF City Line Пробег за 90 и все РОДНОЕ, !!!! И Эндоскоп---Контроль!!! ГРМ в любое!!! время.
Гбо BRC Sequent 24. 11 Форсунки BRC MY09 MAX (н/о, оранж)

Sasha49 вне форума   Ответить с цитированиемSasha49 Старый 08.03.2016, 23:42   #17

7men

Местный житель



Регистрация: 13.06.2014

Адрес: Vorkuta-Киров

Сообщений: 895

7men ШколярПо умолчанию

EVGEN74Troick- Подготовка к операции "Ы" или нам ничего не страшно…
https://www.drive2.ru/l/9194324/

__________________
SY Actyon NEW 2014 г.в., 2.0, бензин,6МКП,AWD, original
Пробег перевалил за 31 тыс . Зимой на масле PC 0W-30,летом 5w-30. МЭН с 14,5 тыс.Iveco c 19 тыс., цепь оригинал. 7men вне форума   Ответить с цитированиемОтвет
