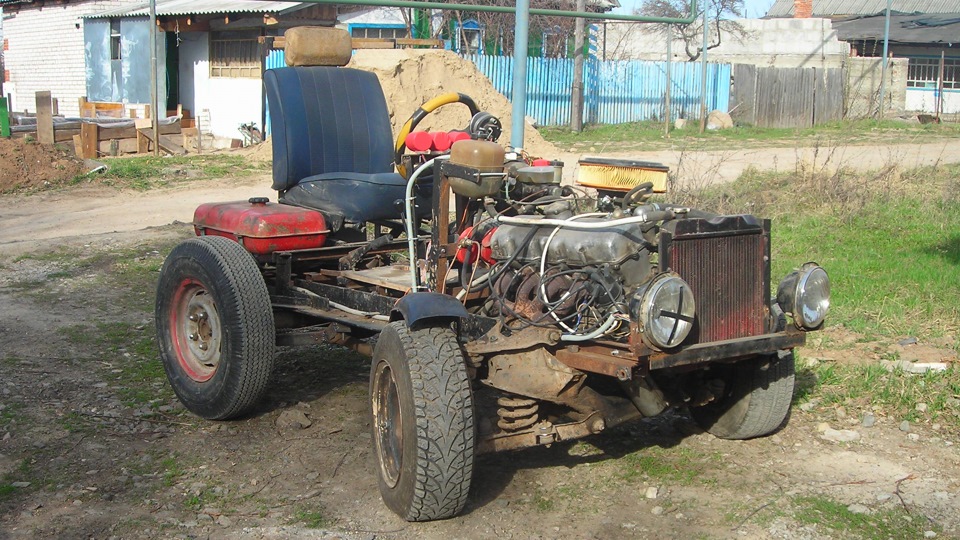

Начнём по порядку изготовления.Рама трактора сварена из швеллера № 10 а передняя и задняя поперечины из 12. Было 2 куска швеллера по 2.5 метра ,резать их по длинне сразу не стал.Изготовление пошло от передней части.Креплением под двигатель стала передняя балка от москвича, от неё отрезал лишнее,поставилна неё 2 швеллера разметил ,просверлил и прикрутил болтами.Передняя балка трактора самодельная изготовлена из прямоугольной трубы и частей передней подвески от Волги.крепится к раме при помощи крестовины от краза.Двигатель и коробка соединяются посредством толстой металлической пластины она же служит задним креплением двигателя.Закрепляется на раме жестко.Коробка газ -51 почти без изменений,только сначала был переточен первичный вал по длинне и под подшипник коленвала.Диск сцепления сначала был от газ -51 обрезанный по диаметру москвичовского ,но через 2 года пришлось заменить на жигулёвский от нивы и соответственно переделать первичный вал.В задней части кпп где ручник тоже переделки ,так как мост мне достался узкий и не было возможности поставить тормозные барабаны,пришлось тормоз делать в ручнике.Я снял верхний механизм ручника и вместо него приспособил задний тормозной цилиндр от жигулей.Кардан от кпп к мосту самодельныйс использованием деталей кардана газ -53.Рулевое от газ 53 переделанное,рулевой вал обрезан и в него вварен вал от ваз 2107 на который ставится колонка от ваз 2109.Гидравлика: насос нш -10 приводиться в движение от генератора на котором установлен волговский двойной шкив.Сам насос ставиться на, аже незнаю как её обозвать, раньше такие стояли на комбайнах и приводились в движение ремнём .Я лучше фото скину.Распределитель на гидравлику стоит от Т-25 двух секционный ,цилиндр я не знаю от чего,не столь важно.Из сельхоз орудий 2ух корпусной плуг и на зиму лопата.Проводка на тракторе самодельная.Радиатор от уаза спереди радиатора стоит вентилятор от 2108 электрический ,зимой только он а летом ещё ставлю родной москвичевский.Сейчас делаем отцу подобный трактор , схема та же но рулевой механизм от уазаи конструция балки другая. для наглядности изготовления скину и эти фото.Прошу не путать. Остальное потом по вопросам.Сделаю любое фото нужных вам узлов,легче фото чем писать.
