Страница 1 из 3 1 2 3 » Модератор форума: Alex1, ВIOS   Осцилограф из звуковой карти Вт, 26.03.2013, 21:07 | Сообщение # 1         Колонщик
аватар

  Постов: 800  Offline Друзья

Понадобился осцилограф припостроении умзч и преобразователя,прошу розяснить подбирание делителя,и викладывать по по етому вопросу biggrinbiggrin Ср, 27.03.2013, 10:26 | Сообщение # 2         kondensator
аватар

  Постов: 2227  Offline Друзья

Вот решил поразбираться в вопросе использования линейного входа звуковой платы компьютера в качестве осциллографа. Иногда хотелось бы иметь что-то небольшое и стационарное, что бы смотреть сигнал в "полевых" условиях. Таскать с собой стационарный осциллограф особого желания нет, а покупать внешний USB тоже не хочется, в связи с наличием стационарного В общем напишу, что получилось, может кому-то окажется полезным. Типичный импеданс линейного входа звуковых карт - 10-47K, для безопасной работы амплитуда входного сигнала не должна превышать 2V. Собрал простой пробник (см. рисунок). R2(R3)-R4-R5-R6-R7 образуют делитель 1/10 (1/100). VD1-VD2 ограничивают амплитуду на выходе до 2V. R4 служит для развязки по земле с источником сигнала. Настройка заключается в подаче синусоидального сигнала на вход пробника и подстройке резистором R6 уровня сигнала в 1/10 от входящего (или 1/100 в положении X100). Если нужно согласование по линии, то можно параллельно входу переключателем SA1 подключить резистор 50Ом (например в моем стационарном генераторе сигналов только так можно нормально смотреть меандр без выбросов на фронтах). Теперь по поводу ПО - оказалось есть море программ для этих целей, с кучей дополнительных функций. Скачал пару десятков самых распространненных В общем по моему AudioTester впереди планеты всей Чего там только нет - и строит АЧХ одновременно с функцией осцилографа, настраиваемые триггеры, мощный мат. аппарат для дополнительной обработки сигнала, измеряет THD, есть хороший встоенный генератор сигналов итд итд. Про эту программу можно отдельно статью писать. А вообще при использовании нормального внешнего АЦП от нее можно гораздо больше пользы получить. В общем настроил базовый sample rate в 48Khz (именно так, а не на 44Khz наиболее качественно отображается сигнал). По личным наблюдениям, форму сигнала более-менее нормально можно наблюдать до 3Khz, выше уже довольно сильные искажения. Сам сигнал, при базовом sample rate 48Khz видно где-то до 22Khz. Проверял на встроенном кодеке от analog devices и на sb audigy. Причем качество входа, как ни странно, оказалось лучше на встроенном кодеке. Вывод - полезность этого устройства весьма относительная, хотя в отдельных случаях это может пригодиться.
Миниатюры

Файлы: Регистрация для просмотра

Ср, 27.03.2013, 17:47 | Сообщение # 3         Ягорка
аватар

  Постов: 539  Offline Друзья

Сколько я читал по этому вопросу, общий вывод: привирают нехило, особенно на высоких частотах и особенно если не синус.

Отредактировал Ягорка - Ср, 27.03.2013, 17:48

Ср, 27.03.2013, 20:23 | Сообщение # 4         Ягорка
аватар

  Постов: 539  Offline Друзья

Хочется RCL-измеритель из звуковухи попробовать сделать. smile Только занят другими делами.

Сообщения на разных форумах (и мой не слишком удачный опыт), говорят, что осциллограф из звуковой карты в принципе не может быть точным прибором. Т.е. звуковуху надо оставить в покое.

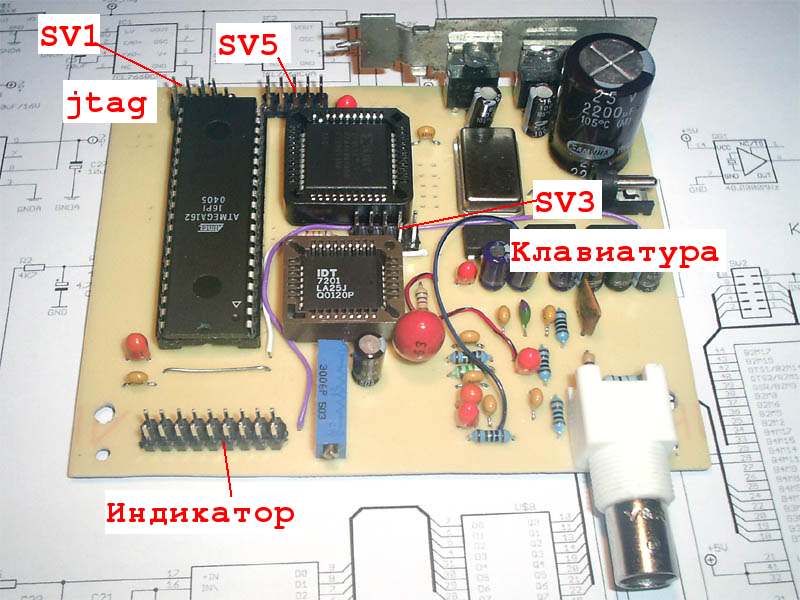

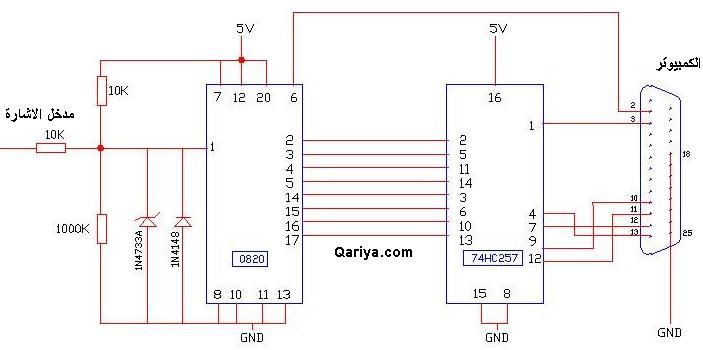

Я нашёл в сети пару интересных проектов приставок: попроще - на одном АЦП, посложнее - на микроконтроллере; но не знаю, хватит ли ума с ними справиться. smile

Ср, 27.03.2013, 21:07 | Сообщение # 5         Maestro
аватар

  Постов: 11495  Offline

А большая точность как правило и не нужна. Для настройки импульсных МД, с десятком килогерц, или среднекачественного УНЧ, компа и звуковухи хватит.

Сб, 27.04.2013, 13:13 | Сообщение # 6         semchik
аватар

  Постов: 168  Offline U

kondensator, Если это можно сделать на стационарном компе, то это можно сделать и на GPS навигаторе, как думаете?

Добавлено (27.04.2013, 13:13)
---------------------------------------------
А может быть можно сделать с планшета?

Сб, 18.05.2013, 22:06 | Сообщение # 7         thehunteronghosts
аватар

  Постов: 207  Offline Друзья

вот http://www.zapisnyh.narod.ru/virt.htm ,виртуальная лаборатория ,многим от сюда сам пользуюсь

Вс, 23.06.2013, 19:47 | Сообщение # 8         safin395
аватар

  Постов: 1803  Offline Х

Цитата (thehunteronghosts)

виртуальная лаборатория


опередил))) тоже от сюда использую но по осциллографам скажу сразу, что фигня полная. скорее учебное пособие или помощь начинающим в выжигании компа))))) biggrin Вс, 23.06.2013, 22:13 | Сообщение # 9         краб
аватар

  Постов: 6540  Offline Друзья

safin395, ага ,не успел сказать,не издевайтесь над компом,не, ну если не жалко smile ,пользуйте другие приборы ,на столе Пт, 28.11.2014, 13:24 | Сообщение # 10         romsbest
аватар

  Постов: 44  Offline U

У меня возник маленикий вопрос на телефонах с ОС андроид появляются программка осцилограф никто не пробовал пользоваться и какой принцып подключения щупа к телефону на сколько я понял измерения проводятся через разъем для наушников
