Правильный обжим витой пары (обжимка rj-45)

Если вам стало интересно, как правильно произвести обжим разъемов на витой паре , то это говорит о том, что вы собрались строить так называемую Локальную Вычислительную Сеть (ЛВС) или, попросту, Сеть. И не просто сеть, а, скорее всего, сеть на основе технологии Ethernet, а может быть даже и Token Ring.

Предположим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобные сети используют в качестве физической среды передачи данных кабель на основе экранированной или неэкранированной витой пары, соответственно STP (Shielded Twisted Pair) и UTP (Unshielded Twisted Pair), имеющий соответствующий тип (для STP) или категорию (для UTP).

Сети на базе Ethernet бывают трех видов. Ниже представлена их сводная таблица:

Наименование

технологии

Стандарт

Специ-

фикация

Тип

кабеля

Число

пар

Скорость

передачи

Ethernet IEEE 802.3i 10Base-T UTP Cat.3-5 2 10 Мбит/с Fast Ethernet IEEE 802.3u 100Base-TX
100Base-T4 UTP Cat.5/STP Type1A
UTP Cat.3 2
4 100 Мбит/с Gigabit Ethernet IEEE 802.3ab 1000Base-T UTP Cat.5 4 1000 Мбит/с

Таблица 1. Сети на базе Ethernet

На сегодняшний день, наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественниц. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием двух витых пар из кабеля UTP Cat.5. К тому же, как показывает практика, при использовании данного типа кабеля возможна работа и простой Ethernet, что может пригодиться при наличии некоторого количества старых устройств.



Определившись со средой передачи данных в сети, необходимо определиться и с ее топологией, т.е. с тем, как все имеющееся оборудование будет соединяться между собой. Для сетей на основе Ethernet типовой топологией является "Звезда". Это такое соединение оборудования, когда линии связи от всех компьютеров и прочих сетевых устройств сходятся в одном устройстве, называемом концентратором, при помощи которого и осуществляется связь между ними. Для построения больших сетей используется "иерархическая звезда" - иерархическое соединение концентраторов между собой связями типа "звезда" - самый распространенный тип топологии во всех сетях в настоящее время.

Соединение компьютеров в сети звездой

Рис. 1. Соединение типа "звезда"

Обжимка кабеля

Но не стоит забывать и того, что соединение между собой всего-навсего двух устройств тоже является сетью. Причем, такое соединение может вызвать не меньше вопросов, чем соединение звездой, из-за того, что некоторые пары кабеля в разъемах RJ45 (или, как их еще называют, "джеках" от registered jack) чаще всего должны меняться местами.

Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, следовательно, и в порте сетевого адаптера устройства после подключения в него кабеля с разъемом, определяется физическим устройством этого самого порта. Стандартный порт представляет собой отверстие с пазом для фиксации внутри него разъема RJ45 и восемью контактами в виде металлических полос, которые точно совпадают с контактами-полосами на разъеме. Эти контакты имеют свои номера от 1 до 8 (см. рис. 2) и разделяются на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов - MDI (Medium Dependent Interface - Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover - Интерфейс, зависящий от среды, с перекрещиванием), - в каждом из которых пары контактов 1-2 и 3-6 имеют разное назначение, а попросту - меняются местами. Т.е., если в порту MDI пара 1-2 это контакты передатчика данных (Тх), а пара 3-6 - приемника (Rx), то в порту MDI-X наоборот: пара 1-2 - контакты приемника (Rx), а 3-6 - передатчика (Tx), о чем и говорит буква "Х" в названии порта. Для того чтобы соединение между двумя устройствами заработало, передатчик (Тх) одного устройства должен быть соединен с приемником (Rx) другого устройства.

фото 8p8c (RJ45)порт MDI/MDI-Xразъем RJ45а) фото 8p8c (RJ45)

б) порт MDI/MDI-X

в) разъем RJ45

Рис. 2. Нумерация контактов



Портами MDI оснащено большинство сетевых адаптеров и прочих устройств. Портами MDI-X оснащаются такие устройства, как коммутаторы, специально для того, чтобы при подключении к ним какого-либо устройства можно было бы обжать витую пару с обеих сторон одинаково, без перекрещивания пар внутри кабеля. Существуют концентраторы с автоопределением контактов, которые сами решают, должен порт быть MDI-X или MDI, в зависимости от подключенного к этому порту устройства. Многие коммутаторы соединяются между собой простым кабелем без перекрещивания через специальные порты, называемые UpLink'ами (см. рис. 3). Другой способ подключения - это порты, которые могут работать и как порт MDI-X, и как порт MDI, в зависимости от положения специального переключателя или кнопки.

Коммутатор с портом UpLink

Рис. 3. Коммутатор с портом UpLink

Обжимка витой пары (схема обжима витой пары)

Теперь нам надо разобраться, какой проводок кабеля должен подходить к тому или иному контакту в разъеме RJ45. Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т.е. с использованием двух пар из четырех возможных (см. таблицу выше). Существует два стандарта: EIA/TIA-568A и EIA/TIA-568B, в соответствии с которыми и определяется расположение проводов в разъемах. Для лучшего восприятия, на выбор представлены две одинаковые по содержанию таблицы разводки витой пары:

Схема rj-45EIA/TIA-568A EIA/TIA-568B

1  1 - зелёно-белый

2  2 - зелёный

3  3 - оранжево-белый

4  4 - синий

5  5 - сине-белый

6  6 - оранжевый

7  7 - коричнево-белый

8  8 - коричневый

1  1 - оранжево-белый

2 2 - оранжевый

3  3 - зелёно-белый

4 4 - синий

5  5 - сине-белый

6 6 - зелёный

7 7 - коричнево-белый

8 8 - коричневый



Таблица 2.1 Разводка кабеля. Соответствие проводов номерам контактов.

Стандарт Номер контакта

1

2

3

4

5

6

7

8

568A зелёно-белый зелёный оранж.-белый синий сине-белый

оранж.

коричнево-белый коричневый 568B оранж.-белый оранж. зелёно-белый синий сине-белый зелёный коричнево-белый коричневый



Таблица 2.2 Разводка кабеля. Соответствие проводов номерам контактов.



    Разводка кабеля витая пара до обжимки по стандарту 568AРазводка кабеля витая пара до обжимки по стандарту 568B



Обжатый кабель витая пара по стандарту 568A



Обжатый кабель витая пара по стандарту 568B

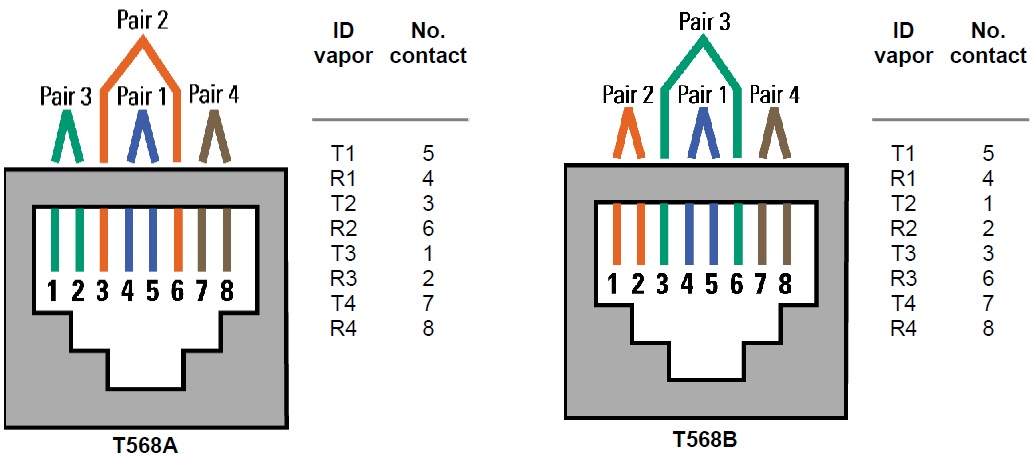

Cхема обжима разъема на витой паре 568A



Cхема обжима разъема на витой паре 568B

    а) 568A б) 568B

Рис. 4. Разводка кабеля и обжатый разъем под соответствующий стандарт

По большому счету, если вы замените пару одного цвета на пару другого цвета , то сеть будет работать и на ней, хотя, возможно, и немного не так, как положено при стандартном расположении. Можно еще поменять провода одной пары местами, т.е., например, вместо оранжево-белого подключить оранжевый, а вместо оранжевого - оранжево-белый. Тоже будет работать. Однако, стандарт, есть стандарт.

Для соединения компьютера или другого сетевого устройства (порта MDI) с концентратором (портом MDI-X) используют кабели, обжатые по одному и тому же стандарту с обоих концов. Т.е. либо только 568A, либо только 568B, т.к. при таком соединении нет необходимости перекрещивания пар в самом кабеле. При соединении же, например, двух компьютеров (портов MDI) необходимость в перекрещивании пар существует, поэтому используют оба стандарта для обжатия каждого из концов: один конец по 568A, другой - по 568B.



Соединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X) Соединение компьютера/устройства (порта MDI) с компьютером (портом MDI) Один конец кабеля Другой конец кабеля Один конец кабеля Другой конец кабеля Соединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X) 568AСоединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X) 568BСоединение компьютера/устройства (порта MDI) с компьютером (портом MDI) 568AСоединение компьютера/устройства (порта MDI) с компьютером (портом MDI) 568Bили или Соединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X) 568AСоединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X) 568BСоединение компьютера/устройства (порта MDI) с компьютером (портом MDI) 568AСоединение компьютера/устройства (порта MDI) с компьютером (портом MDI) 568B



Таблица 3. Схема обжима витой пары.  (четырехпарный провод)

Для соединения устройств можно использовать и двухпарный провод. В этом случае, надо не забывать, что используются только 1,2,3 и 6 контакты, и не ошибиться при обжатии.



Соединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X) Соединение компьютера/устройства (порта MDI) с компьютером (портом MDI) Один конец кабеля Другой конец кабеля Один конец кабеля Другой конец кабеля 4parot.gif4pa.gif4pbrot.gif4pa.gifили или 4pbrot.gif4pb.gif4parot.gif4pb.gif



Таблица 4. Схема обжима витой пары (двухпарный провод)



Обжим сетевого кабеля напрямую и кроссовер (crossover) для печати на ч/б принтер

1.При соединении Computer-Hub/Switch (карта-хаб/свитч) используется следующая схема обжима:

Обжим с одно стороны

Обжим с другой стороны

RJ-45 распиновка

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

RJ-45 распиновка



1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый



2. При соединении двух компьютеров crossover (карта-карта) используется следующая схема обжима:

Обжим с одной стороны

Обжим с другой стороны

RJ-45 распиновка

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

RJ-45 распиновка

1: Бело-зеленый
2: Зеленый
3: Бело-оранжевый
4: Синий
5: Бело-синий
6: Оранжевый
7: Бело-коричневый
8: Коричневый







Выбор типа кабеля для обжима витой пары

Кабель для соединения разных портов можно выбрать по таблице:



Порт на коммутаторе/концентраторе Что подсоединяется В какой порт Кабель Обычный порт Концентратор/Коммутатор Обычный Перекрестный Обычный порт Концентратор/Коммутатор Uplink Прямой Обычный порт Сетевая карта - Прямой Порт Uplink Концентратор/Коммутатор Обычный Прямой Порт Uplink Концентратор/Коммутатор Uplink Перекрестный Порт Uplink Сетевая карта - Перекрестный



Таблица 3. Выбор кабеля (патч-корда) с прямой или перекрестной разводкой

Непривильный обжим витой пары

Ниже приведены два примера, как это не должно выглядеть. На примере слева оставлены слишком длинные жилы, из-за чего расстояние от коннектора до оплетки остается незащищенным. Также кабель теряет прочность.
На втором примере жилы срезаны слишком коротко, оплетка входит в коннектор, но длина концов не позволяет создать контакт с коннектором.

Неправильный обжим кабеляНеправильный обжим кабеля



К дефектам хочется добавить редко встречающиеся отсутствие медных "зубцов". Перед обжимом витой пары обязательно убедитесь в присутствие всех восьми пинов разъема, иначе придется делать все заново.

Почему предпочтительней использовать заводской патч-корд можно узнать перейдя по следующей ссылке.

Инструмент для обжима сетевого кабеля

Обжим кабеля осуществляется с помощью специального обжимного инструмента (кримпера).

Обжимка (обжимной инструмент) позволяет обрезать кабель, удалить внешнюю оболочку и обжимать вилку RJ-45.
Обжимка заменяет 3 других инструмента. С помощью обжимного инструмента можно обрезать и зачищать кабель, а также закреплять разъемы на круглом или плоском кабеле. Конструкция обжимки обеспечивает точное позиционирование разъема и обжимной головки. Обжимной инструменит включает 8-позиционную обжимную головку для соединения любых 4-х пар с ключевым или не ключевым модульным разъемом.

 Инструмент для обжима витой пары

Рис. 5 Инструмент для обжима витой пары(кримпер)



Очень популярный профессиональный инстромент HT- 500 + HT-308 для обжима коннекторов RJ-45, RJ-12/11 и зачистки витой пары фирмы Hanlong.

Обжимка витой парыСнятие изоляции с витой пары

В сетевые розетки провода заводятся тоже в зависимости от используемого стандарта. Их контакты пронумерованы тем или иным способом.


Рис. 6. Сетевая розетка



Аналогичная ситуация с разводкой и с модулями для розеток внутреннего монтажа.

Модуль внутренней розетки


Рис. 7. Модуль с обозначение цвета провода .

Основные правила при прокладке и обжимке витой пары.

При зачистке кабеля,  расплетение витых пар не должно превышать 12,5 мм, поэтому желательно использовать специальные клещи, в которых есть ножи с ограничителями. Не нужно, так же, снимать изоляцию с каждого из проводов.

При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.

При прокладке экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб приводит к разрушению экрана, что влечет уменьшение сопротивляемости наводкам. Дренажный провод должен быть соединен с экраном разъема.
