 Подвесной лодочный мотор — лодочный мотор, прикрепляемый к жёсткому транцу лодки. Получил большое распространение во второй половине XX века на маломерных судах.

Основные преимущества по сравнению со стационарным: подвесной мотор не занимает полезный объём судна, легко демонтируется, что позволяет хранить дорогостоящий агрегат в надёжном месте.

Первоначально были широко распространены двухтактные моторы. Их преимущества — малый вес и высокая удельная мощность.

 В настоящее время подвесные лодочные моторы преимущественно строятся по схеме, предложенной Олом Эвинрудом в 1906 г. Эта схема имеет вертикальную компоновку узлов.
 Двухцилиндровый мотор:
Двигатель 1 закреплён в верхней части промежуточного корпуса (дейдвуда) 4. Коленчатый вал двигателя расположен вертикально. На верхнем конце коленчатого вала закреплены магнето 2 и стартер 3.

Внутри промежуточного корпуса 4 проходит вертикальный вал, связывающий коленчатый вал двигателя и редуктор. Также внутри промежуточного корпуса расположены трубки подачи воды для охлаждения двигателя, тяги управления редуктором. Через промежуточный корпус осуществляется выхлоп отработавших газов в воду.
Снизу к промежуточному корпусу крепится угловой конический одноступенчатый понижающий редуктор 5, обеспечивающий передачу вращения на гребной винт 6.

  На моторах мощностью свыше 12 л.с. обязательно наличие муфты сцепления и механизма реверса. Обычно муфта сцепления и механизм реверса объединяются в один узел, называемый реверс-муфтой.

Крепление мотора к транцу лодки осуществляется посредством подвески. В зависимости от количества степеней свободы различают следующие подвески:

Жёсткая — мотор закрепляется на транце лодки неподвижно; Поворотная — мотор может поворачиваться вокруг вертикальной оси; Откидкая — мотор может «откидываться» — поворачиваться вокруг горизонтальной оси; Поворотно-откидная — сочетающая в себе свойства поворотной и откидной подвески.

Поворотно-откидная подвеска получила наибольшее распространение. Она позволяет управлять направлением движения лодки за счёт поворота мотора вокруг вертикальной оси и откидывать мотор при ударе о подводное препятствие, а также на стоянке и в случае преодоления мелководья на веслах.

Подвеска современных моторов содержит упругие элементы для снижения уровня вибраций, передаваемых на корпус лодки.

Поворотно-откидная подвеска мотора состоит из вертикального шарнира 8, обеспечивающего поворот вокруг вертикальной оси при управлении курсом лодки, горизонтального шарнира 9 — обеспечивающего откидывание мотора, струбцины 10, обеспечивающей крепление мотора к транцу лодки, упругих элементов 11.

Управление подвесным лодочным мотором малой и средней мощности осуществляется с помощью румпеля 7. На конце румпеля обычно расположена поворотная рукоятка управления дроссельной заслонкой мотора, а в торце румпеля — кнопка «Стоп». Таким образом, управления лодочным мотором можно осуществлять одной рукой.

Моторы средней и большой мощность управляются дистанционно — с поста управления лодкой. Дистанционное управление может осуществляться как с помощью тросов (штуртрос), так и с помощью гидравлических или электрических сервомеханизмов.

Топливный бак обычно размещается в лодке и соединяется с мотором шлангом. Моторы малой мощности могут иметь встроенный топливный бак.

Современные подвесные лодочные моторы могут иметь ряд узлов, обеспечивающих комфортные условия для экипажа и пассажиров лодки.

Предприятие "Мотор Сич" ведет активную работу по разработке изделий водного направления. Главным образом это силовые установки для судов разных классов, таких как лодочный мотор ПЛМ-40Э. Этот первый украинский подвесной лодочный мотор выпускается с 2006 года. АО "Мотор Сич" – единственный производитель такого вида техники как в Украине, так и на территории СНГ. Лодочные моторы ориентированы на использование на водоизмещающих и глиссирующих судах с высотой транца от 381 мм для МС-40Э и до 510 мм для МС-40ЭД. Моторы "Мотор Сич" ПЛМ-40Э и ПЛМ-40ЭД не уступают своими характеристиками лучшим мировым аналогам.

Достоинством моторов "МС-40" по сравнению с импортными моторами среднего класса является:

-применение в системе водяного охлаждения двигателя бесконтактного вихревого высоконапорного насоса с визуальным контролем выхода охлаждающей воды до и после двигателя;

-адаптация моторов к эксплуатации в заросших водоемах за счет наличия дополнительного забора воды;

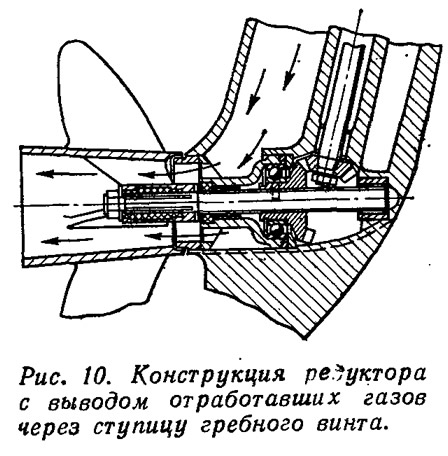

-отвод выхлопных газов на режиме холостого хода производится через отверстия расположенные ниже уровня воды, а на остальных режимах работы мотора через ступицу гребного винта;

-двойное демпфирование крутящего момента развивающего двигателем за счет торсионного вала расположенного между редуктором и двигателем, и пружинных демпферов ступицы гребного винта;

-система зажигания бесконтактная, микропроцессорная с программируемым изменением угла опережения зажигания и возможностью подключения тепловой защиты системы охлаждения двигателя;

-двигатель снабжен впускным коллектором с горизонтальным разделением потока топливной смеси, лепестковыми клапанами, пятиканальной возвратно-петлевой продувкой и патрубком настроенного выхлопа.
