Ёлочная китайская гирлянда. Сб, 02.11.2013, 22:16 | Сообщение # 1         Тёмыч
аватар

  Постов: 1448  Offline Друзья

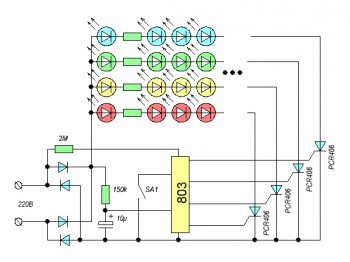

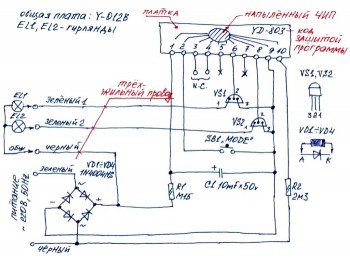

Всем привет!!! На днях нашёл у себя в закромах нерабочую китайскую гирлянду, решил выяснить в чём проблема Прозвонил детали, всё оказалось рабочее кроме чипа . Набросал схему подскажите, что можно в место него впихнуть и как (желательно на отечественных мс), какой нибудь простой "автомат световых эффектов" biggrin Я конечно понимаю, что проще купить новую, но всё же охота сделать своими руками.....

Файлы: Регистрация для просмотра

Отредактировал Тёмыч - Сб, 02.11.2013, 23:04

Сб, 02.11.2013, 23:38 | Сообщение # 2         ГУБЕРНАТОР
аватар

  Постов: 3008  Offline Друзья

Тёмыч, смотри тему тут:
http://radioskot.ru/forum/13-1329-1

Добавлено (02.11.2013, 23:38)
---------------------------------------------
сравнение китайца и переделаной:

Сб, 02.11.2013, 23:40 | Сообщение # 3         Тёмыч
аватар

  Постов: 1448  Offline Друзья

Интересно! а что нибудь без мк есть?

Сб, 02.11.2013, 23:42 | Сообщение # 4         ГУБЕРНАТОР
аватар

  Постов: 3008  Offline Друзья

у меня нет.

Вс, 03.11.2013, 00:01 | Сообщение # 5         Сергей-78
аватар

  Постов: 8113  Offline Модератор

На К 176 ИЕ12 можно сделать простые бугущие огни.

Вс, 03.11.2013, 01:29 | Сообщение # 6         N-удалён
аватар

  Постов: 4326  Offline Х

Цитата Тёмыч ()

Я конечно понимаю, что проще купить новую,


Правильно понимаешь, цена гирлянды 35 гривен, чуть больше 4$ .
Цитата Тёмыч ()

но всё же охота сделать своими руками.....

Если охота сделать своими руками - то только на МК , простая бегучка на К 176 ИЕ12 ( можно и на транзисторах организовать ) уже давно отстой! К новому году можно спокойно освоить МК и спаять достойное свето-сопровождения новогоднего застолья
boozeokfear

Отредактировал nickolay78 - Вс, 03.11.2013, 01:29

Вс, 03.11.2013, 11:21 | Сообщение # 7         Maestro
аватар

  Постов: 11492  Offline

На К176ИЕ12 лет 15 назад собрал 3 штуки - все неплохо и необычно работали (под музыку), даже пришлось продать их - очень просили. happy Вс, 03.11.2013, 19:00 | Сообщение # 8         Igoran
аватар

  Постов: 3621  Offline Модератор

Тёмыч, Держи подборку по гирляндам, может тебе что и пригодится.. smile

Файлы: Регистрация для просмотра

Вс, 19.10.2014, 18:57 | Сообщение # 9         Podymnikoff1988
аватар

  Постов: 2  Offline U

Тёмыч, а диод какой там как называется ? у меня такая же гирлянда biggrin Вс, 19.10.2014, 21:42 | Сообщение # 10         BIOS
аватар

  Постов: 3361  Offline Х

Podymnikoff1988, диод там 1н4007 и там не транзисторы -а тиристоры... В to92...
